X系列行星擺線針輪減速機說明
發布時間：2016/6/2 15:18:36 來源：海洋傳動
   X系列行星擺線針輪減速機產品特點及技術規格

行星擺線減速機是一種應用行星傳動原理，采用擺線針輪嚙合，設計先進、結構新穎的減速機構。這種減速機在絕大多數情況下已替代兩級、三級普通圓柱齒輪減速機及圓柱蝸桿減速機，在軍工、航天、冶金、礦山、石油、化工、船舶、輕工、食品、紡織、印染、制藥、橡膠、塑料、及起重運輸?shù)确矫娴玫饺找鎻V泛的應用。
一、 擺線減速機產品特點
1. 傳動比大。一級減速時傳動比為1/6--1/87。兩級減速時傳動比為1/99--1/7569；三級傳動時傳動比為1/5841--1/658503。另外根據需要還可以采用多級組合，速比達到指定大。
2. 傳動效率高。由于嚙合部位采用了滾動嚙合，一般一級傳動效率為90%--95%。
3. 結構緊湊，體積小，重量輕。體積和普通圓柱齒輪減速機相比可減小2/1--2/3。
4. 故障少，壽命長。主要傳動嚙合件使用軸承鋼磨削制造，因此機械性能與耐磨性能均佳，又因其為滾動摩擦，因而故障少，壽命長。
5. 運轉平穩可靠。因傳動過程中為多齒嚙合，所以使之運轉平穩可靠，噪聲低。
6. 拆裝方便，容易維修。
7. 過載能力強，耐沖擊，慣性力矩小，適用于起動頻繁和正反轉運轉的特點。
二 擺線減速機技術規格
1 機型號:
按傳動比分為:一級、二級、三級。
一級有十三種機型：0，1，2，3，4，5，6，7，8，9，10，11，12。
兩級有14種機型：00，20；32，42，53，63，64，74，84，85，95，106，117，128。
三級有8種機型：420，742，842，853，953，1063，1174，1285。
按結構型式分為：臥式、立式、雙軸型、直聯型四種。
2、傳動比：
一級減速的傳動比有：9，11，17，21，23，25，29，35，43，47，59，71，87。
兩級減速的傳動比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。
三級減速的傳動比有：5841-658530

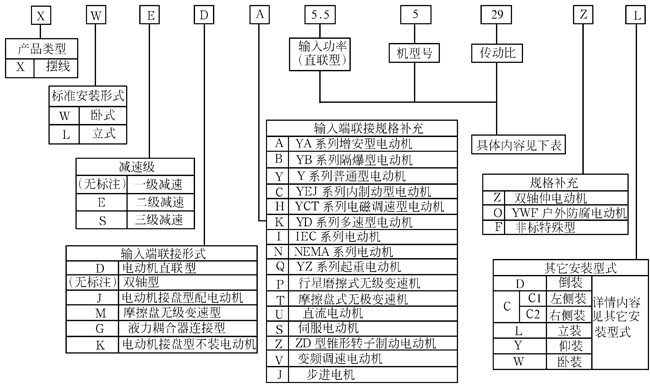

3、行星擺線針輪減速機型號及其其表示方法：

X系列行星擺線針輪減速機型號對照表
單級擺線減速機機型對照表
天減
X0
X1
X2
X3
X4
X5
X6
X7
X8
X9
X10
X11
X12
8000系列
8075
8095
8105
8115
8125
8130
8135
8145
8160
8165
8170
8175
8180
8185
8190
8195




B一機部
(B85)
(B100)
(B120)
B15
B18
B22
B27

B33
B39
B45
B55
B65
B上變廠


B12
B15
B18
B22
B27

B33
B39
B45
B55

B化工部


0
1
2
3
4

5
6
7
8

雙級擺線減速機機型對照表
X天減
00
20
42
53
63
74
84
85
95
106
117
128
B一機部


1812
2215
2715


3322
3922
4527
5527
6533
B上變廠


1812
2215
2715


3322
3922
4527
5527

B化工部


20
31
41

52
53
63
74
84
